Основные электрические характеристики микросхем AN5742, AN5743
| Номинальное напряжение питания | 12 В |
| Коэффициент усиления с разомкнутой обратной связью: | |
| AN5742 | 24 дБ |
| AN5743 | 27 дБ |
| Максимальная выходная мощность (Vсс — 11В, КНИ — 10%): | |
| AN5742 | 0.34 Вт |
| AN5743 | 1.3 Вт |
| Диапазон рабочих температур | -40 …+70 °С |

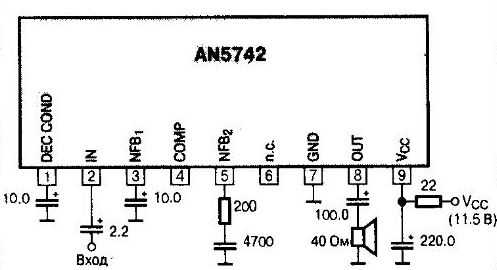

Типовая схема включения микросхем AN5742, AN5743
Цоколевка AN5742

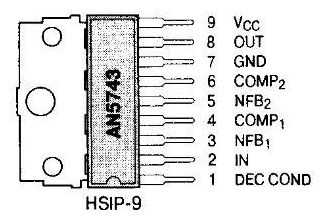

Цоколевка AN5743
Двухканальный усилитель низкой частоты AN7050
Основные электрические характеристики микросхемы AN7050
| Номинальное напряжение питания | 1.8 … 6В |
| Потребляемый ток | 4.5 мА |
| Коэффициент усиления: | |
| в двухканальном режиме | 25.5 дБ |
| в мостовом режиме | 31.5 дБ |
| Максимальная выходная мощность(Vсс — 3В, КНИ — 10%): | |
| в двухканальном режиме | 2 х 25 мВт |
| в мостовом режиме | 100 мВт |
| Диапазон рабочих температур | -30 …+75 °С |
| Не требуется внешних элементов при мостовом включении громкоговорителя | |

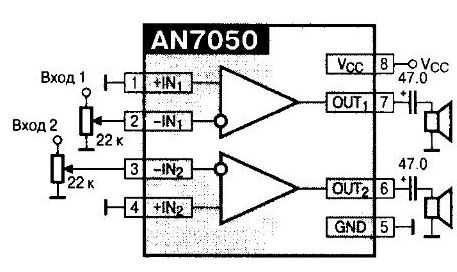

Типовая схема включения микросхемы AN7050
Цоколевка AN7050
Двухканальный усилитель низкой частоты AN7100S, AN7102S
Основные электрические характеристики микросхем AN7100S, AN7102S
| Номинальное напряжение питания | 1 … 3 В |
| Максимальный коэффициент усиления | 36 дБ |
| Максимальная выходная мощность: | |
| AN7100S (Vсс = 1.5В, RL = 150 Ом, КНИ = 10%) | 2 мВт |
| AN7102S(Vсс = 1.5В, RL = 32 Ом, КНИ = 10%) | 7.5 м Вт |
| Диапазон рабочих температур | -20 …+75 °С |

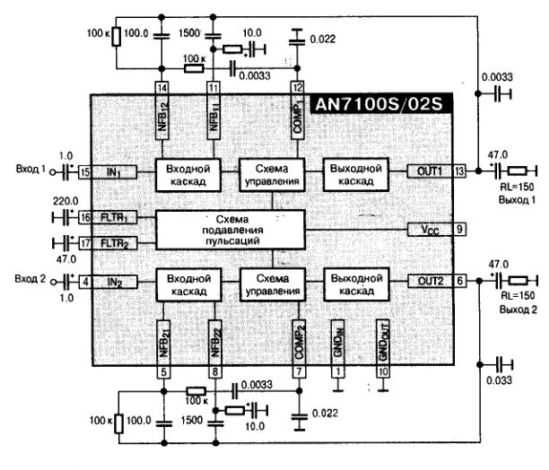

Структурная схема микросхем AN7100S, AN7102S
Цоколевка AN7100S, AN7102S
Двухканальный усилитель для плеера AN7105
Основные электрические характеристики микросхемы AN7105
| Напряжение питания | 4.2 … 9 В |
| Коэффициент усиления: | |
| предварительного усилителя | 25 дБ |
| выходного усилителя | 42 дБ |
| Выходная мощность (RL =8 Ом, КНИ = 10%) | 380 мВт |
| Встроенный узел автоматического управления уровнем записи | |
| Диапазон рабочих температур | -20 … +75°С |

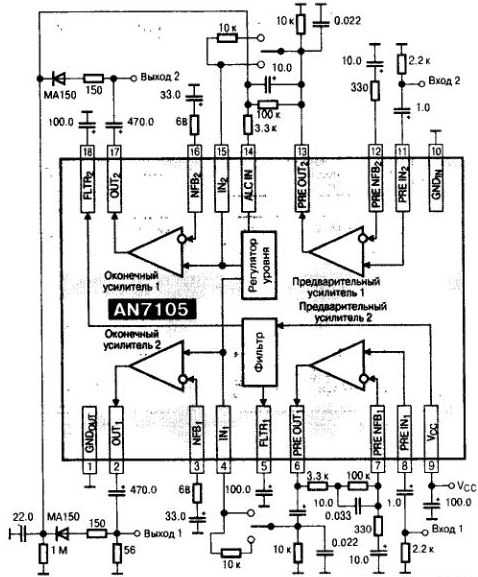

Типовая схема включения микросхемы AN7105
Цоколевка AN7105
Двухканальный усилитель для плеера AN7108
Основные электрические характеристики микросхемы AN7108
| Напряжение питания | 1.8 … 6 В |
| Коэффициент усиления: | 65 дБ |
| Выходная мощность (КНИ = 10%) | 30 мВт |
| Диапазон регулировки громкости | -80 дБ |
| Диапазон рабочих температур | -20 … +75°С |
Цоколевка AN7108
Двухканальный усилитель низкой частоты AN7315
Основные электрические характеристики микросхемы AN7315
| Напряжение питания | 1.6 … 4.5 В |
| Коэффициент усиления: | 75 дБ |
| Среднеквадратичное напряжение шумов, приведенное ко входу | 1.2 мкВ |
| Диапазон рабочих температур | -20 … +75°С |
Структурная схема микросхемы AN7315
Цоколевка микросхемы AN7315 Статьи ► Маломощные усилители низкой частоты NJM1105D/M — NJM2135D/E/L/M/V
