Двухканальный усилитель низкой частоты NJM1105D/M
Основные электрические характеристики микросхемы NJM1105D/M
| Напряжение питания | 4 … 12 В |
| Выходная мощность (Vсс=5 В, КНИ=10%) | 1.5 Вт |
| Коэфициент усиления | 50 дБ |
| Диапазон рабочих температур | -40 … +85°С |

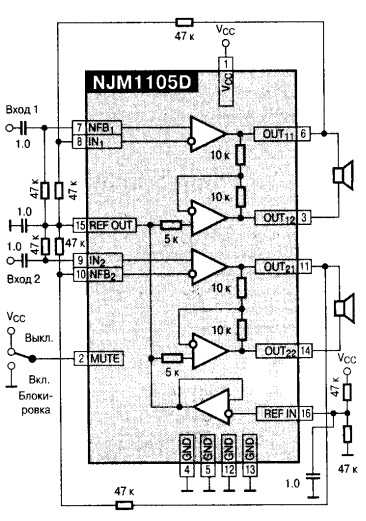

Типовая схема включения NJM1105D/M

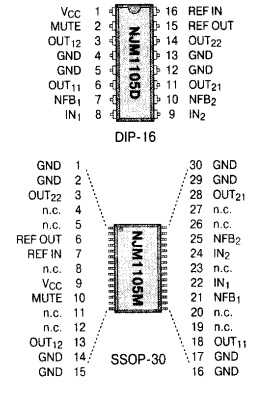

Цоколевка NJM1105D/M
Двухканальный усилитель низкой частоты NJM2096D/M/S
Основные электрические характеристики микросхемы NJM2096D/M/S
| Напряжение питания | 1 … 3 В |
| Потребляемый ток (Vсс=1.5 В) | 4.7 мА |
| Выходная мощность (Vсс=1.5 В, КНИ = 10%) | 20 мВт |
| Коэффициент усиления | 28 дБ |
| Диапазон рабочих температур | -40 … +85°С |
Типовая схема включения NJM2096D/M/S

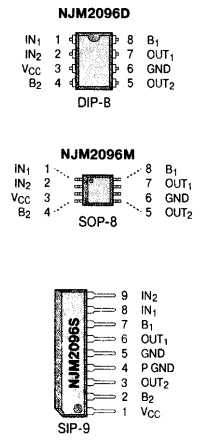

Цоколевка NJM2096D/M/S
Усилитель низкой частоты NJM2113D/L/M/V
Основные электрические характеристики микросхемы NJM2113D/L/M/V
| Напряжение питания | 2 … 16 В |
| Максимальный выходной ток | 0.25 В |
| Максимальная выходная мощность: | |
| (Vcc=3 В, Rн = 16 Ом, КНИ = 10%) | 55 мВт |
| (Vcc=6 В, Rн = 32 Ом, КНИ = 10%) | 250 мВт |
| (Vcc=12 В, Rн = 100 Ом, КНИ = 10%) | 400 мВт |
| Коэффициент усиления | 83 дБ |
| Диапазон регулировки коэффициента усиления | 0 … 43 дБ |
| Потреблямый ток (Vсс=3 В) | |
| в режиме покоя | 2.7 мА |
| в дежурном режиме | 72 мкА |
| Диапазон рабочих температур | -20 … +75°С |
| Взаимозаменяемость с MC34119 соответствующих типономиналов | |
Структурная схема NJM2113D/L/M/V
Цоколевка NJM2113D/L/M/V
Усилитель с автоматической регулировкой уровня NJM2128M
Основные электрические характеристики микросхемы NJM2128M
| Напряжение питания | 1.8 … 6 В |
| Коэффициент усиления | |
| предварительного усилителя | 38 дБ |
| выходного усилителя | 44 дБ |
| Выходная мощность (Vсс=3 В, Rн = 4 ОмКНИ = 10%) | 220 мВт |
| Диапазон рабочих температур | -20 … +75°С |
Типовая схема включения NJM2128M
Цоколевка NJM2128M
Усилитель низкой частоты NJM2135D/E/L/M/V
Основные электрические характеристики микросхемы NJM2135D/E/L/M/V
| Напряжение питания | 2 … 16 В |
| Максимальный выходной ток | 0.25 В |
| Максимальная выходная мощность: | |
| (Vcc=3 В, Rн = 16 Ом, КНИ = 10%) | 55 мВт |
| (Vcc=6 В, Rн = 32 Ом, КНИ = 10%) | 250 мВт |
| (Vcc=12 В, Rн = 100 Ом, КНИ = 10%) | 400 мВт |
| Коэффициент усиления | 83 дБ |
| Потреблямый ток (Vсс=3 В) | |
| в режиме покоя | 2.7 мА |
| в дежурном режиме | 0.1 мкА |
| Диапазон рабочих температур | -20 … +75°С |

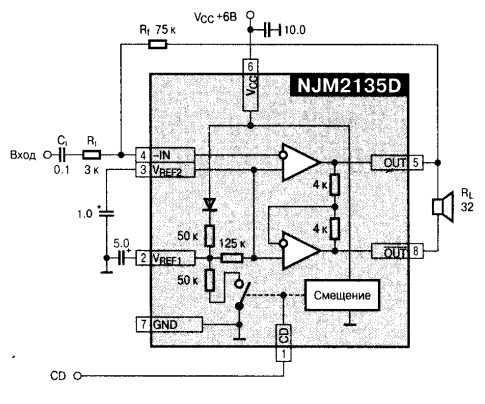

Типовая схема включения NJM2135D/E/L/M/V

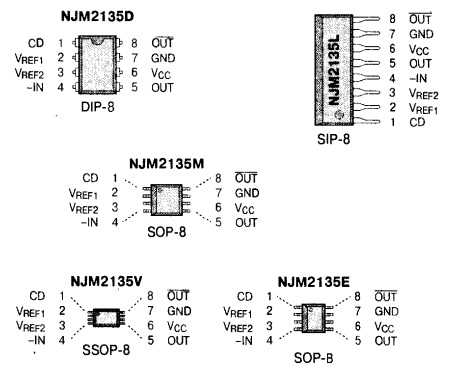

Цоколевка NJM2135D/E/L/M/V Статьи ► Маркировка биполярных SMD транзисторов
