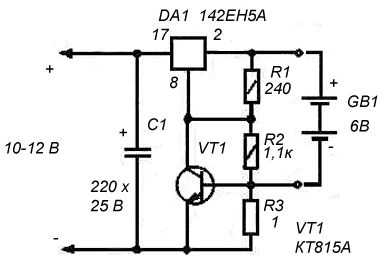

Устройство представляет собой стабилизатор тока и собрано на интегральном стабилизаторе 142ЕН5А (КР142ЕН5А), включенном по схеме стабилизации тока.

Регулирующим элементом микросхемы является транзистор VT1, образующий совместно с резистором R3 одно из плеч делителя напряжения. При увеличении зарядного тока падение напряжения на резисторе увеличивается, что приводит к большему открытию транзистора, который в свою очередь управляет микросхемой DA1 и уменьшает выходное напряжение. При указанных на схеме номиналах R3 зарядный ток будет в районе 600 мА, что  соответствует номинальному току зарядки аккумулятора емкостью 6 А/ч. Питается устройство от любого нестабилизированного источника постоянного тока с напряжением 10 -12 В при токе нагрузки 1 А. Статьи ► Защита электродвигателя от неполнофазного режима
