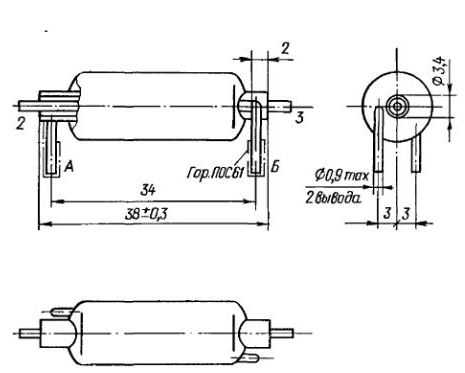

Высокочастотное электромагнитное реле РЭВ18


Электромагнитное, неполяризованное, двухпозиционное, высокочастотное, пылебрызгозащищенное электромагнитное реле. Предназначено для коммутации электрических цепей постоянного и переменного тока частотами до 100 МГц. Выполнено на одном нормально разомкнутом герконе МК-17 Де4.830.00137. Выпускаются в двух исполнениях – РЭВ18А и РЭВ18Б – с коаксиальными выводами. Ток питания обмотки – постоянный.

Режимы работы реле РЭВ18
исполнение U рабочее, В t окр. среды, °С атмосф. давление, Па
РС4.569.800-01РС4 569.800-02 27±3 -60…+ 70
-60…+ 55
-60…+ 35
95976-303924
666.5-95976
133,3*10-6-666,5
27±6 -60…+ 55 95976-303924
РС4.569.800-03РС4.569.800-04 12,6±1,3 -60…+ 70
-60…+ 55
-60…+ 35
95976-303924
666,5-95976
133,3*10-6-666,5
РС4.569.800-05РС4.569.800-06 6,3 ± 0,63 -60…+ 70
-60…+ 55
-60…+ 35
95976-303924
666,5-95976
133.3*10-6-666,5
Частные характеристики реле РЭВ18
исполнение R обмотки, Ом напряжение, В время, мс
сраб. отп. сраб. отп.
РС4.569.800-01
РС4.569.800-02
2900±500 16 2.8 1.5 0.5
РС4.569.800-03
РС4.569.800-04
730±109 7.8 1.4
РС4.569.800-05
РС4.569.800-06
170±25.5 3.5 0.6
Износостойкость реле РЭВ18
Режим коммутации Вид нагрузки Частота коммути-руемого тока, Гц
Ток, А напряжение на разомкнутых контактах, В коммутиру-емая мощность, Вт, не более
5-10-6- 10-2 5*10-2- 6 - Активная 0 — 104
0,2*10-6- 0,25 5*10-2- 80 57.5 104- 106
50*10-12- 0,25 5*10-2- 80 57.5 104- 108
Износостойкость реле РЭВ18(продолжение)
Род тока Частота срабаты-вания, Гц, не более Число коммутационных циклов
суммарное в том числе при температуре +70 °С
постоянный, переменный 100 3*106 0.6*106
переменный 107105 2*1062*104
107105 2*1062*104

И.Г.Игловский, Г.В.Владимиров «Справочник по слаботочным электрическим реле» СтатьиВысокочастотное электромагнитное реле РЭВ20
