Трансформатор ТН-51-127/220-50
Мощность — 77 Вт
Сердечник — ШЛ20х32
Масса — 1.7 кг

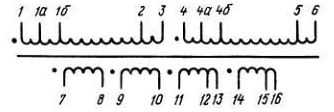

| Обмотка | Максимальный ток, А | Напряжение, В |
| 1-1а, 4-4а | 0.68/0.4 | 3.2 |
| 1-1б, 4-4б | 0.68/0.4 | 6.3 |
| 1-2, 4-5 | 0.68/0.4 | 110 |
| 1-3, 4-6 | 0.68/0.4 | 127 |
| 7-8 | 1.5 | 6.3 |
| 9-10 | 1.5 | 6.3 |
| 11-12(13) | 4.7 | 5(6.3) |
| 14-15(16) | 4.7 | 5(6.3) |
Трансформатор ТН-51 220-50 имеет одну сетевую обмотку с выводами 1-5 на напряжение 220В. , выводы 1а, 1б, 2, 3, 4, 4а, 4б, 6 отсутствуют, Параметры остальных обмоток те же, что и у ТН-51-127/220-50.
Трансформатор ТН-52-127/220-50
Мощность — 77 Вт
Сердечник — ШЛ20х32
Масса — 1.7 кг
| Обмотка | Максимальный ток, А | Напряжение, В |
| 1-1а, 4-4а | 0.68/0.4 | 3.2 |
| 1-1б, 4-4б | 0.68/0.4 | 6.3 |
| 1-2, 4-5 | 0.68/0.4 | 110 |
| 1-3, 4-6 | 0.68/0.4 | 127 |
| 7-8 | 0.45 | 6.3 |
| 9-10 | 5.9 | 6.3 |
| 11-12(13) | 3.0 | 5(6.3) |
| 14-15(16) | 3.0 | 5(6.3) |
Трансформатор ТН-52 220-50 имеет одну сетевую обмотку с выводами 1-5 на напряжение 220В. , выводы 1а, 1б, 2, 3, 4, 4а, 4б, 6 отсутствуют, Параметры остальных обмоток те же, что и у ТН-52-127/220-50.
Трансформатор ТН-53-127/220-50
Мощность — 98 Вт
Сердечник — ШЛ20х40
Масса — 2.1 кг
| Обмотка | Максимальный ток, А | Напряжение, В |
| 1-1а, 4-4а | 0.88/0.51 | 3.2 |
| 1-1б, 4-4б | 0.88/0.51 | 6.3 |
| 1-2, 4-5 | 0.88/0.51 | 110 |
| 1-3, 4-6 | 0.88/0.51 | 127 |
| 7-8 | 0.82 | 6.3 |
| 9-10 | 3.2 | 6.3 |
| 11-12(13) | 5.7 | 5(6.3) |
| 14-15(16) | 5.7 | 5(6.3) |
Трансформатор ТН-53 220-50 имеет одну сетевую обмотку с выводами 1-5 на напряжение 220В. , выводы 1а, 1б, 2, 3, 4, 4а, 4б, 6 отсутствуют, Параметры остальных обмоток те же, что и у ТН-53-127/220-50.
Трансформатор ТН-54-127/220-50
Мощность — 98 Вт
Сердечник — ШЛ20х40
Масса — 2.1 кг
| Обмотка | Максимальный ток, А | Напряжение, В |
| 1-1а, 4-4а | 0.88/0.51 | 3.2 |
| 1-1б, 4-4б | 0.88/0.51 | 6.3 |
| 1-2, 4-5 | 0.88/0.51 | 110 |
| 1-3, 4-6 | 0.88/0.51 | 127 |
| 7-8 | 2.2 | 6.3 |
| 9-10 | 4.45 | 6.3 |
| 11-12(13) | 4.45 | 5(6.3) |
| 14-15(16) | 4.45 | 5(6.3) |
Трансформатор ТН-54 220-50 имеет одну сетевую обмотку с выводами 1-5 на напряжение 220В. , выводы 1а, 1б, 2, 3, 4, 4а, 4б, 6 отсутствуют, Параметры остальных обмоток те же, что и у ТН-54-127/220-50.
Трансформатор ТН-55-127/220-50
Мощность — 98 Вт
Сердечник — ШЛ20х40
Масса — 2.1 кг
| Обмотка | Максимальный ток, А | Напряжение, В |
| 1-1а, 4-4а | 0.88/0.51 | 3.2 |
| 1-1б, 4-4б | 0.88/0.51 | 6.3 |
| 1-2, 4-5 | 0.88/0.51 | 110 |
| 1-3, 4-6 | 0.88/0.51 | 127 |
| 7-8 | 0.76 | 6.3 |
| 9-10 | 0.76 | 6.3 |
| 11-12(13) | 7.0 | 5(6.3) |
| 14-15(16) | 7.0 | 5(6.3) |
Трансформатор ТН-55 220-50 имеет одну сетевую обмотку с выводами 1-5 на напряжение 220В. , выводы 1а, 1б, 2, 3, 4, 4а, 4б, 6 отсутствуют, Параметры остальных обмоток те же, что и у ТН-55-127/220-50.
Трансформатор ТН-56-127/220-50
Мощность — 98 Вт
Сердечник — ШЛ20х40
Масса — 2.1 кг
| Обмотка | Максимальный ток, А | Напряжение, В |
| 1-1а, 4-4а | 0.88/0.51 | 3.2 |
| 1-1б, 4-4б | 0.88/0.51 | 6.3 |
| 1-2, 4-5 | 0.88/0.51 | 110 |
| 1-3, 4-6 | 0.88/0.51 | 127 |
| 7-8 | 5.4 | 6.3 |
| 9-10 | 3.4 | 6.3 |
| 11-12(13) | 3.4 | 5(6.3) |
| 14-15(16) | 3.4 | 5(6.3) |
Трансформатор ТН-56 220-50 имеет одну сетевую обмотку с выводами 1-5 на напряжение 220В. , выводы 1а, 1б, 2, 3, 4, 4а, 4б, 6 отсутствуют, Параметры остальных обмоток те же, что и у ТН-56-127/220-50.
Трансформатор ТН-57-127/220-50
Мощность — 98 Вт
Сердечник — ШЛ20х40
Масса — 2.1 кг
| Обмотка | Максимальный ток, А | Напряжение, В |
| 1-1а, 4-4а | 0.88/0.51 | 3.2 |
| 1-1б, 4-4б | 0.88/0.51 | 6.3 |
| 1-2, 4-5 | 0.88/0.51 | 110 |
| 1-3, 4-6 | 0.88/0.51 | 127 |
| 7-8 | 1.64 | 6.3 |
| 9-10 | 3.0 | 6.3 |
| 11-12(13) | 5.5 | 5(6.3) |
| 14-15(16) | 5.5 | 5(6.3) |
Трансформатор ТН-57 220-50 имеет одну сетевую обмотку с выводами 1-5 на напряжение 220В. , выводы 1а, 1б, 2, 3, 4, 4а, 4б, 6 отсутствуют, Параметры остальных обмоток те же, что и у ТН-57-127/220-50.
Трансформатор ТН-58-127/220-50
Мощность — 122 Вт
Сердечник — ШЛ25х25
Масса — 2.3 кг
| Обмотка | Максимальный ток, А | Напряжение, В |
| 1-1а, 4-4а | 1.1/0.63 | 3.2 |
| 1-1б, 4-4б | 1.1/0.63 | 6.3 |
| 1-2, 4-5 | 1.1/0.63 | 110 |
| 1-3, 4-6 | 1.1/0.63 | 127 |
| 7-8 | 2.7 | 6.3 |
| 9-10 | 5.5 | 6.3 |
| 11-12(13) | 5.5 | 5(6.3) |
| 14-15(16) | 5.5 | 5(6.3) |
Трансформатор ТН-58 220-50 имеет одну сетевую обмотку с выводами 1-5 на напряжение 220В. , выводы 1а, 1б, 2, 3, 4, 4а, 4б, 6 отсутствуют, Параметры остальных обмоток те же, что и у ТН-58-127/220-50.
Трансформатор ТН-59-127/220-50
Мощность — 122 Вт
Сердечник — ШЛ25х25
Масса — 2.3 кг
| Обмотка | Максимальный ток, А | Напряжение, В |
| 1-1а, 4-4а | 1.1/0.63 | 3.2 |
| 1-1б, 4-4б | 1.1/0.63 | 6.3 |
| 1-2, 4-5 | 1.1/0.63 | 110 |
| 1-3, 4-6 | 1.1/0.63 | 127 |
| 7-8 | 1.8 | 6.3 |
| 9-10 | 4.3 | 6.3 |
| 11-12(13) | 6.6 | 5(6.3) |
| 14-15(16) | 6.6 | 5(6.3) |
Трансформатор ТН-59 220-50 имеет одну сетевую обмотку с выводами 1-5 на напряжение 220В. , выводы 1а, 1б, 2, 3, 4, 4а, 4б, 6 отсутствуют, Параметры остальных обмоток те же, что и у ТН-59-127/220-50.
Трансформатор ТН-60-127/220-50
Мощность — 152 Вт
Сердечник — ШЛ25х32
Масса — 2.75 кг
| Обмотка | Максимальный ток, А | Напряжение, В |
| 1-1а, 4-4а | 1.5/0.85 | 3.2 |
| 1-1б, 4-4б | 1.5/0.85 | 6.3 |
| 1-2, 4-5 | 1.5/0.85 | 110 |
| 1-3, 4-6 | 1.5/0.85 | 127 |
| 7-8 | 5.9 | 6.3 |
| 9-10 | 5.9 | 6.3 |
| 11-12(13) | 6.1 | 5(6.3) |
| 14-15(16) | 6.1 | 5(6.3) |
Трансформатор ТН-60 220-50 имеет одну сетевую обмотку с выводами 1-5 на напряжение 220В. , выводы 1а, 1б, 2, 3, 4, 4а, 4б, 6 отсутствуют, Параметры остальных обмоток те же, что и у ТН-60-127/220-50.
Трансформатор ТН-61-127/220-50
Мощность — 190 Вт
Сердечник — ШЛ25х40
Масса — 3.3 кг
| Обмотка | Максимальный ток, А | Напряжение, В |
| 1-1а, 4-4а | 1.66/0.95 | 3.2 |
| 1-1б, 4-4б | 1.66/0.95 | 6.3 |
| 1-2, 4-5 | 1.66/0.95 | 110 |
| 1-3, 4-6 | 1.66/0.95 | 127 |
| 7-8 | 6.1 | 6.3 |
| 9-10 | 8.0 | 6.3 |
| 11-12(13) | 8.0 | 5(6.3) |
| 14-15(16) | 8.0 | 5(6.3) |
Трансформатор ТН-61 220-50 имеет одну сетевую обмотку с выводами 1-5 на напряжение 220В. , выводы 1а, 1б, 2, 3, 4, 4а, 4б, 6 отсутствуют, Параметры остальных обмоток те же, что и у ТН-61-127/220-50. Статьи ► Тревожный датчик движения для систем видеонаблюдения
