Микросхема К1224ПН1 представляет собой преобразователь низкого постоянного напряжения в высокое переменное и предназначена для питания плоских люминесцентных панелей в носимой аппаратуре с напряжением питания 2.5…5 В. Микросхема имеет практически все узлы и элементы преобразователя кроме накопительного дросселя и частотозадающих конденсаторов. Предусмотрен дежурный режим, при котором микросхема подключена к источнику питания, но высокое напряжение не вырабатывает и практически не потребляет энергии. Прибор выполнен в пластмассовом корпусе 2101.8-2, ближайший функциональный аналог – SP4424 компании Sipex.

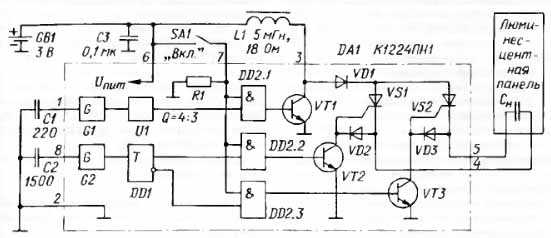

Функциональная схема и схема включения К1224ПН1
Основные электрические характеристики К1224ПН1

Ток потребления, не более (типовое), мА	55 (35)
Ток вывода 7, мкА	10
Ток потребления в дежурном режиме, не более (типовое), мкА	5 (1)
Частота коммутации тока через дроссель, кГц	3…6
Частота выходного напряжения (между выводами 4 и 5), Гц	150…250
Размах напряжения между выводами 4 и 5, не менее (типовое), В	120 (160)

Предельно допустимые значения для К1224ПН1

Питающее напряжение, В	2,2…5
Максимальное напряжение подаваемое на накопительный дросель, В	5
Ток пиковый через вывод 3, мА	45
