Одноразрядный вакуумный люминесцентный индикатор с полем, состоящим из трех расположенных в ряд элементов прямоугольной формы. Цвет элементов – зеленый, желтый и красный. Корпус прямоугольный, плоский, выполнен из стекла с жесткими лужеными выводами. Масса прибора – 15 г.

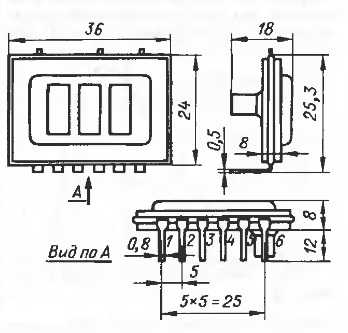

Внешний вид и габаритные размеры индикатора ИЛД1-М
Цоколевка индикатора ИЛД1-М
| 1 | накал, катода, экранирующее напыление внутри баллона |
| 2 | вывод сетки |
| 3 | анод «зеленого» элемента |
| 4 | анод «красного» элемента |
| 5 | анод «желтого» элемента |
| 6 | накал катода |
Электрические характеристики индикатора ИЛД1-М
| яркость свечения элемента кд/м2 | |
| зеленый | 1000 |
| красный | 150 |
| желтый | 200 |
| напряжение накала, В | 1.1…1.4 |
| ток накала, мА | 132…165 |
| напряжение сетки и анодов, В | 27 |
| постоянное номинальное | 50 |
| постоянное максимальное | 70 |
| импульсное максимальное | |
| ток одного элемента, мА | 22 |
| ток сетки, мА | 8 |
| скважность импульсного напряжения | 3 |
| наработка на отказ, ч | 20 000 |
