По информационно-пропускной способности модули-приемники ИК сигнала TSOP можно разделит на четыре группы серий. Самые медленные приборы серий TSOP24 и TSOP44, способные принять не более 400 пачек ИК импульсов в секунду. Вторая группа – TSOP12, TSOP22, TSOP48, TSOP62 (800 пачек импульсов в секунду). Третья – TSOP11, TSOP21, TSOP41, TSOP61 (2200 пачек в секунду). Четвертая – TSOP5700, TSOP7000 (20 000 пачек).
В каждую серию входят семь приборов, различающихся лишь номинальными значениями частоты повторения принимаемых ИК импульсов. Эти значения, выбранные из ряда 30, 33, 36, 37, 38, 40 и 56 кГц, указываются двумя последними цифрами обозначения ИК-приемника, причем 37 соответствуют частоте 36.7 кГц. Например модуль TSOP1736 настроен на частоту 36 кГц. Исключение – ИК-приемники TSOP5700 и TSOP7000 — они настроены на частоту 455 кГц.
Напряжение питания модулей-приемников с четырехзначным числом в обозначении – 4.5-5.5В, однако большинство из них имеет модификации, способные работать при понижении напряжения до 2.7В. Отличить такие можно по цифре 3, предшествующей обычному цифровому индексу (к примеру, TSOP 31238). Потребляемый ток – 0.4-1.5мА (типовое значение – 0.6 мА в полной темноте и 1 мА при ярком солнечном свете). У модулей TSOP5700 и TSOP7000 эти показатели в полтора-два раза больше.

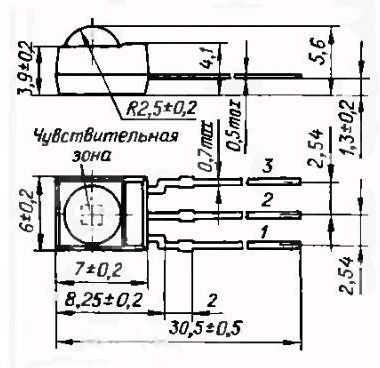

Модули приемники ИК сигнала оформлены в пластмассовом корпусе с жесткими лужеными выводами: TSOP11, TSOP12, TSOP17, TSOP21, TSOP22, TSOP24, TSOP41, TSOP44, TSOP48, TSOP7000, TSOP61, TSOP62, TSOP5700.
Цоколевка модулей ИК приемников TSOP
| Серии модулей | Номера выводов | |||
| 1 | 2 | 3 | 4 | |
| TSOP11 TSOP12 TSOP17 |
Общ. | +Uпит. | Выход | - |
| TSOP21 TSOP321 TSOP22 TSOP322 TSOP24 TSOP324 |
Выход | +Uпит. | Общ. | - |
| TSOP41 TSOP341 TSOP44 TSOP344 TSOP48 TSOP348 TSOP7000 |
Выход | Общ. | +Uпит. | - |
| TSOP61 TSOP361 TSOP62 TSOP362 |
Общ. | +Uпит. | Выход | |
| TSOP5700 | Общ. | Общ. | Выход | +Uпит. |
