Мультиплексоры предназначены для коммутации двоичных сигналов и в серии 155 представлены четырьмя микросхемами: К155КП1, К155КП2, К155КП5 и К155КП7.

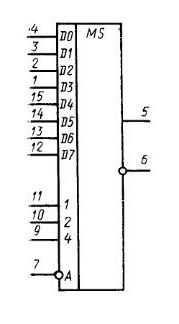

Микросхема К155КП7 имеет три адресных входа 1, 2, 4, восемь информационных входов D0 – D7,  вход стробирования А и два выхода – прямой и инверсный.

К155КП7
Если на входе А высокий уровень, то независимо от состояния других входов на выходе устанавливается «0» (на инверсном «1»). При стробировании низким уровнем сигнал на прямом выходе повторяет сигнал на том входе, номер которого совпадает с двоичным эквивалентом кода на входах 1, 2, 4. На инверсном выходе, естественно, сигнал будет в противофазе с прямым выходом. Благодаря входу стробирования с управлением низким уровнем совсем несложно нарастить разрядность мультиплексора  до 16 и выше:

Мультиплексор на 16 входов


Мультиплексор на 64 входа
Микросхема К155КП5 аналогична К155КП7 с той лишь разницей, что КП5 не имеет входа стробирования и имеет лишь инверсный выход.

К155 КП5

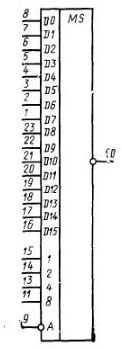

Микросхема К155КП1 имеет 16 прямых входов и один инверсный выход. За коммутацию входов на выход отвечает четырехразрядный адресный вход 1, 2, 4, 8. Для стробирования используется вход А. Алгоритм работы микросхемы аналогичен К155КП7.

К155КП1
  Микросхема К155КП2 состоит из двух мультиплексоров на 4 прямых входа и один прямой выход каждый. Стробирование мультиплексоров раздельное, адресная двухразрядная шина 1, 2 у обоих мультиплексоров общая. Алгоритм работы каждого мультиплексора микросхемы аналогичен К155КП7.

К155КП2 Статьи ► Натриевые лампы ДНаО
