Люминесцентный индикатор ИВ-18 Количество разрядов — знаковый + 8 цифровых.
Режим управления — динамический.
Цвет свечения — зеленый.
Напряжение, ток накала — 5 В, 85 мА.
Напряжение, суммарный ток сеток сегментов всех разрядов — 50 В, 45 мА. Назначение выводов, тип1 1 — катод/накал, токопроводящий слой баллона; 2 — сегменты «и» 1 — 8 разряда; 3 — сегменты «ж» 1 — 8 разряда; 4 — сегменты «е» 1 — 8 разряда; 5 — сегменты «д» 1 — 8 разряда; 6 — сегмент «д» 9 разряда; 7 — сегмент «г» 9 разряда; 8 — сегмент «а» 9 разряда; 9 — сетка разряда 7; 10 — сегменты «г» 1 — 8 разряда; 11 — сегменты «б» 1 — 8 разряда; 12 — сегменты «а» 1 — 8 разряда; 13 — катод/накал; 14 — сетка разряда 9; 15 — сетка разряда 1; 16 — сетка разряда 3; 17 — сетка разряда 5; 18 — сетка разряда 8; 19 — сетка разряда 7; 20 — сетка разряда 6; Назначение выводов, тип2 1 — катод/накал, токопроводящий слой баллона; 2 — сегменты «и» 1 — 8 разряда; 3 — сегменты «ж» 1 — 8 разряда; 4 — сегменты «е» 1 — 8 разряда; 5 — сегменты «д» 1 — 8 разряда; 6 — 7 — 8 — 9 — сегменты «г» 1 — 8 разряда; 10 — сегменты «в» 1 — 8 разряда; 11 — сегменты «б» 1 — 8 разряда; 12 — сегменты «а» 1 — 8 разряда; 13 — катод/накал; 14 — сетка разряда 9; 15 — сетка разряда 1; 16 — сетка разряда 3; 17 — сетка разряда 5; 18 — сетка разряда 8; 19 — сетка разряда 7; 20 — сетка разряда 6; 21 — сетка разряда 4; 22 — сетка разряда 2;

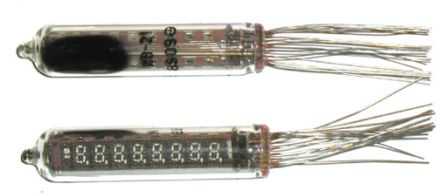

Люминесцентный индикатор ИВ–21
Количество разрядов — знаковый + 8 цифровых.
Режим управления — динамический.
Цвет свечения — зеленый.
Напряжение, ток накала — 2,4 В, 35 мА.
Напряжение, ток сетки каждого разряда — 27 В, 2 мкА. Назначение выводов: 1 — катод/накал; 2 — сегменты «г» 1 — 9 разряда; 3 — сегменты «в» 1 — 9 разряда; 4 — сегменты «б» 1 — 9 разряда; 5 — сегменты «а» 1 — 8 разряда; 6 — сетка разряда 1; 7 — сетка разряда 3; 8 — сетка разряда 5; 9 — сетка разряда 7; 10 — катод/накал, токопроводящий слой баллона; 11 — сетка разряда 9; 12 — сетка разряда 8; 13 — сетка разряда 6; 14 — сетка разряда 4; 15 — сетка разряда 2; 16 — сегменты «и» 1 — 8 разряда; 17 — сегменты «ж» 1 — 8 разряда; 18 — сегменты «е» 1 — 8 разряда; 19 — сегменты «д» 1 — 8 разряда;

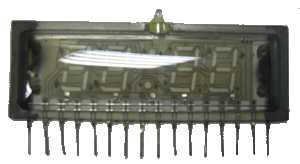

Люминесцентный индикатор ИВЛ1–7/5 (ИЛЦ4-5/7Л)
Количество разрядов — 5, третий символьный;
Режим управления — динамический.
Цвет свечения — зеленый.
Напряжение, ток накала — 5 В, 120 мА.
Напряжение, ток сегмента одного разряда — 27 В, 12 мА. Назначение выводов 1 — катод/накал, токопроводящий слой баллона; 2 — сегмент «к» 4 разряда; 3 — сетка разряда 5; 4 — сегменты «г» 1,2,4,5 разряда; 5 — сегменты «д» 1,2,4,5 разряда; 6 — сетка разряда 4; 7 — сегменты «е» 1,2,4,5 разряда; 8 — сегменты «ж» 1,2,4,5 разряда; 9 — сетка разряда 3; 10 — сегмент «л» 4 разряда; 11 — сетка разряда 2; 12 — сегменты «в» 1,2,4,5 разряда; 13 — сегменты «б» 1,2,4,5 разряда; 14 — сетка разряда 1; 15 — сегменты «а» 1,2,4,5 разряда; 16 — катод/накал;

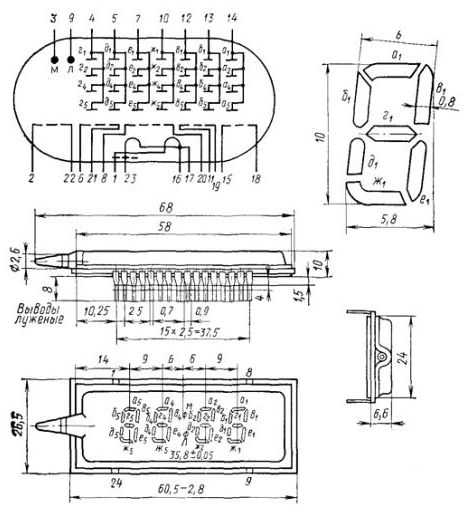

Люминесцентный индикатор ИВЛ2–7/5 (ИЛЦ4-5/7Л)
Количество разрядов — 5, третий символьный;
Режим управления — динамический.
Цвет свечения — зеленый.
Напряжение, ток накала — 2.4 В, 58 мА.
Напряжение, ток сегмента одного разряда — 24 В, 3 мА. Назначение выводов 1, 23 — катод/накал, токопроводящий слой баллона; 2, 22 — сетка разряда 5; 3 — сегмент «м» 4 разряда; 4 — сегменты «г» 1,2,4,5 разряда; 5 — сегменты «д» 1,2,4,5 разряда; 6, 21 — сетка разряда 4; 7 — сегменты «е» 1,2,4,5 разряда; 8, 20 — сетка разряда 3; 9 — сегмент «л» 4 разряда; 10 — сегменты «ж» 1,2,4,5 разряда; 11, 19 — сетка разряда 2; 12 — сегменты «в» 1,2,4,5 разряда; 13 — сегменты «б» 1,2,4,5 разряда; 14 — сегменты «а» 1,2,4,5 разряда; 15, 18 — сетка разряда 1; 16, 17 — катод/накал; Статьи ► Многофункциональный регулятор тембра с псевдоквадрофонией на TA7784Р, К1075УЛ1
