Все лампы типа ДРЛ (дуговые ртутные с люминофором) относятся к прибором с исправленной цветностью и имеют две разновидности – двух и четырехэлектродные. Двухэлектродные лампы выпускаются номиналом 250 – 1000 Вт, четырехэлектродные – 80 – 1000 Вт.

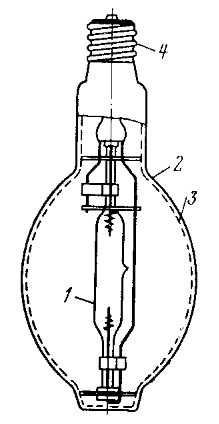

Двухэлектродная дуговая ртутная лампа
1 – ртутная колба высокого давления, внешняя колба с нанесенным на нее изнутри люминофором 3, 4 – цоколь.
Двухэлектродная лампа конструктивно выполнена в виде толстостенного тугоплавкого стеклянного баллона с двумя тугоплавкими же самокалящимися электродами. Колба заполнена парами ртути под давлением 5-10 Атм (кгс/см2). Эта колба помещается в еще одну, большего диаметра, покрытую изнутри люминофором. Люминофор служит для преобразования спектра ртутного разряда в более привычный и безопасный оранжево-красный спектр при одновременном поглощении опасного длинноволнового излучения. Видимое же излучение ртутной колбы люминофором практически не поглощается.

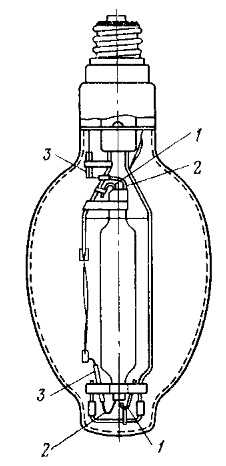

Четырехэлектродная дуговая ртутная лампа
1- основные электроды, 2 – дополнительные электроды, 3 – сопротивления. Четырехэлектродная лампа в отличие от двухэлектродной может включаться к сети через дроссель без использования специального пускорегулирующего устройства. Конструктивно отличаются наличием еще двух электродов, соединенных с основными (противоположными) через угольные резисторы большого сопротивления. Во время включения между дополнительными и основными электродами возникает тлеющий разряд, облегчающий пуск лампы. После поджига лампы тлеющий разряд прекращается.
Основные электрические характеристики двухэлектродных ламп ДРЛ
| Тип лампы | Мощ-ность, Вт | U на лампе, В | Ток на лампе, А | Световой поток, лм |
| ДРЛ250М | 250 | 140 | 10500 | |
| ДРЛ500М | 500 | 140 | 21000 | |
| ДРЛ750М | 750 | 140 | 31000 | |
| ДРЛ1000М | 1000 | 140 | 33000 |
Основные электрические характеристики четырехэлектродных ламп ДРЛ
| Тип лампы | Мощ-ность, Вт | U на лампе, В | Ток на лампе, А | Световой поток, лм |
| ДРЛ80 | 80 | 115 | 0.8 | 3200 |
| ДРЛ125 | 125 | 125 | 1.15 | 5600 |
| ДРЛ250 | 250 | 130 | 2.15 | 11000 |
| ДРЛ400 | 400 | 135 | 3.25 | 19000 |
| ДРЛ700 | 700 | 140 | 5.45 | 35000 |
| ДРЛ1000 | 1000 | 145 | 8.0 | 50000 |
