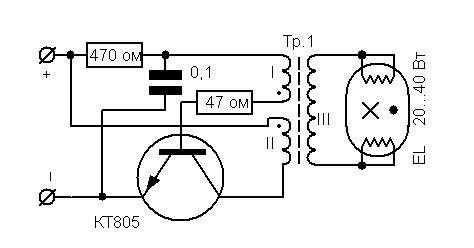

Простая схема с питанием от 12 В в состоянии поджечь лампу дневного света мощностью 20-40 ВТ.
Тр.1 – половина сердечника ТВС от телевизора Кварц-303, Рассвет – 307 или аналогичного обмотка I – 25 витков ПЭВ-2 0.5…1.0, II – 50 витков ПЭВ-2 0.5…1.0, III – 600 витков ПЭВ-2 0.15…0.25. Транзистор установлен на радиаторе.

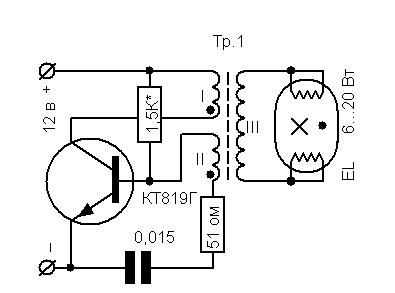

То же для лампы 6-20 Вт на транзисторе КТ819
Тр.1 – Б22 – 2000НМ1, обмотка I – 9 витков ПЭВ-2 0.5, II – 10 витков ПЭВ-2 0.3, III – 180…250 витков ПЭВ-2 0.15. Транзистор установлен на радиаторе. Статьи ► Низковольтное питание ЛДС с регулируемой яркостью
