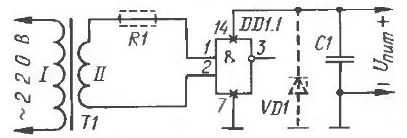

Как известно, большинство микросхем КМОП имеют на своих входах защитные диоды, которые в состоянии выдерживать достаточно приличный ток (до 20 мА). Если вы собираете конструкцию на нескольких КМОП микросхемах, и общий ток потребления не превышает 20мА, то вполне реально запитать их переменным напряжением. Для этого достаточно на любом свободном логическом элементе собрать схему, изображенную на рис 1.

Переменное напряжение будет выпрямлено внутренними диодами и на выводах питания микросхемы появится постоянное, которое сглаживается конденсатором С1. Остальные элементы корпуса можно использовать по их прямому назначению, а с выводов 7 и 14 взять напряжение, необходимое для питания остальных корпусов. Если тока в 20мА недостаточно, то его можно удвоить, использовав два логических элемента, соединенных по схеме на рис.2.

Интересно, что на выводах этих элементов будут присутствовать противофазные импульсы с частотой 50Гц. Переменное напряжение на вторичной обмотке трансформатора не должно превышать 11В. Еще одно замечание. Соединение нескольких элементов в параллель для еще большего увеличения тока не увеличит выходной ток вдвое, поскольку диоды в микросхемах имеют неидентичные характеристики. Статьи ► Источник питания большой мощности
