По сути это генератор помех, излучающий в ИК диапазоне с частотой порядка 38 кГц. При получении любого сигнала с приемника ИК управления, любое устройство производит анализ полученного сигнала и если команда не дешифруется, снова переходит в ждущий режим. Поскольку наш генератор шума излучает постоянно, то узел анализа переходит в режим постоянного распознавания заведомо ложного сигнала и никак не реагирует на сигналы реального пульта.

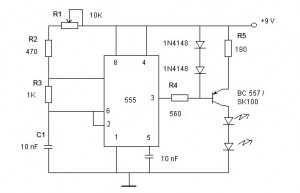

Электрическая схема прибора состоит из автогенератора, собранного на интегральном таймере 555 и усилителя мощности на транзисторе ВС557 в эмиттерную цепь которого включен токоограничивающий резистор. Конструктивно прибор выполнен аналогично обычному пульту ДУ, на крышке которого находятся выключатель питания и светоизлучающие диоды. Для блокировки, скажем, телевизора, достаточно направить излучатели «глушилки» в сторону его приемного окошка ДУ и включить тумблер питания. Единственная регулировка, которая потребуется – подбор частоты автогенератора изменением сопротивления подстроечного резистора R1 до отсутствия реакции приемника на команды с пульта. Если вы планируете использовать глушилку для нескольких устройств, имеет смысл на переднюю панель вывести многопозиционный переключатель, подключающий один из подстроечных резисторов из заранее подобранной кассеты сопротивлений. Статьи ► Дистанционное управление регулятором яркости РТС-2
