Две нижеприведенные схемы программаторов AVR микроконтроллеров не содержат дефицитных деталей и могут быть собраны буквально за 20 минут. Для первого из них, подключаемого к ПК через интерфейс LPT, потребуется лишь соответствующий разъем и 2 метра провода, второй (COM) в дополнение содержит несколько резисторов и диодов.
Схема программатора, подключаемого к параллельному порту LPT особых пояснений не требует. Единственно, не забудьте на микроконтроллер подать питающее напряжение +5В, которое можно взять, к примеру, с порта USB.

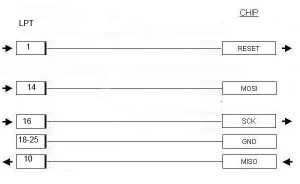

Схема программатора для порта LPT
Вторая схема программатора предназначена для подключения к порту COM, который имеет совсем другую уровневую логику (-12+12 В), поэтому для приведения сигналов к уровню ТТЛ используются резисторные делители и диоды, отсекающие отрицательную составляющую уровня СОМ.
Схема программатора для порта COM
Оба программатора микроконтроллеров работают под управлением одной и той же программы, которую можно скачать в разделе «программы». Программа полностью русифицирована и работа с ней не вызовет никаких трудностей. В завершение хотелось бы заметить, что схема преобразователей уровня на резисторах (для порта СОМ) не совсем корректна, поэтому лично я бы предпочел собирать программатор по верхней схеме. Просто и надежно. Статьи ► Простой указатель напряжения 220 В
